您現在的位置：首頁 > 產品展示 > 旋轉式管路過濾器
產品特點
1、鋁合金濾頭
2、最高使用壓力:0.7MPa
3、溫度使用范圍-30℃～90℃
4、濾頭上設有安裝污染堵塞發訊器孔，以便檢測濾芯使用情況

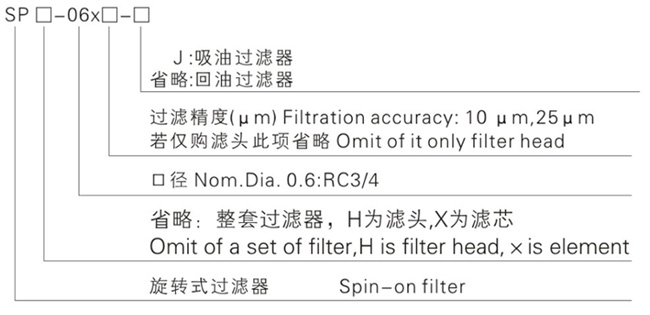

型號說明
技術參數
| 型號 | 最大工作壓力 (MPa) | 爆破壓力 (Mpa) | 旁通閥開啟壓力（Mpa) | 最大流量(L/min) | 過濾精度(μm) | 重量 | 配合的管子螺紋 | 濾頭型號 | 濾芯型號 | ||
| 回油 | 吸油 | 回油 | 吸油 | ||||||||
| SP-06×10 | 0.7 | 2.0 | 0.25 | 60 | 20 | 10 | 0.76 | R3/4 | SPH-06 | SPH-06-J | SPX-06×10 |
| SP-06×25 | 70 | 25 | 20 | 0.76 | R3/4 | SPX-06×25 | |||||
| SP-08×10 | 60 | 20 | 10 | 0.76 | R1 | SPH-08 | SPH-08-J | SPX-08×10 | |||
| SP-08×25 | 70 | 25 | 25 | 0.76 | R1 | SPX-08×25 | |||||
| SP-10×10 | 144 | 42 | 10 | 1.88 | R11/4 | SPH-10 | SPH-10-J | SPX-10×10 | |||
| SP-10×25 | 160 | 50 | 25 | 1.88 | R11/4 | SPX-10×25 | |||||
| SPA-10×10 | 200 | 58 | 10 | 2.70 | R11/4 | SPAX-10×10 | |||||
| SPB-10×10 | 320 | 80 | 10 | 3.0 | R11/4 | SPBX-10×10 | |||||

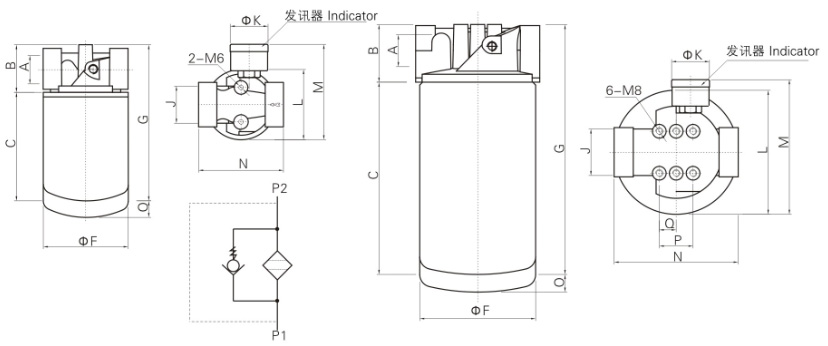

安裝外型尺寸
| 型號 | A | B | C | F | G | J | K | L | M | N | O | P | Q |
| SP-06 | Rc3/4" | 53 | 135 | 93 | 188 | 38 | 42 | 80 | 105 | 93 | 25 | ||
| SP-08 | Rc1" | 53 | 135 | 93 | 188 | 38 | 42 | 80 | 105 | 93 | 25 | ||
| SP-10 | Rc11/4" | 62 | 176 | 125 | 238 | 47 | 42 | 136 | 150 | 136 | 45 | 37 | 18.5 |
| SPA-10 | Rc11/4" | 62 | 231 | 125 | 293 | 47 | 42 | 136 | 150 | 136 | 45 | 37 | 18.5 |
| SPB-10 | Rc11/4" | 62 | 270 | 125 | 330 | 47 | 42 | 136 | 150 | 136 | 45 | 37 | 18.5 |
旋轉濾頭

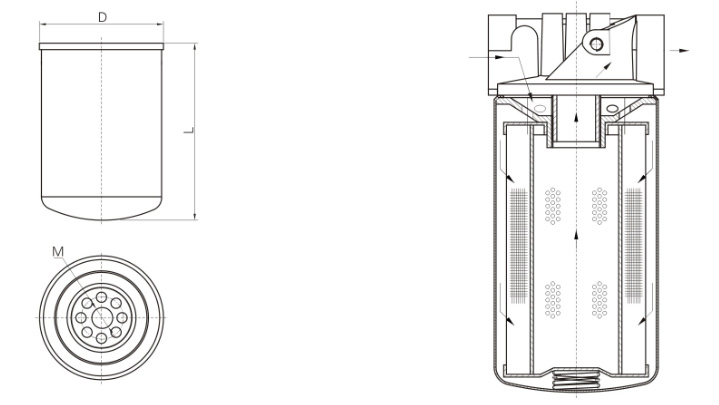

旋轉過濾器濾芯
| 型號 | L | D | M |
| SPX—06×* | 135 | Φ93 | 1"- 12UNF |
| SPX—08×* | 135 | Φ93 | 1"- 12UNF |
| SPX—10×* | 178 | Φ125 | 11/2"- 16UNF |
| SPAX—10×10 | 230 | Φ125 | 11/2"- 16UNF |
| SPBX—10×10 | 270 | Φ125 | 11/2"- 16UNF |
